エレベーター工事 その1

投稿日:2010年9月23日 更新日:

総入場者数 2,044 人

初めてのジャンルです。
エレベーターです。
エレベーター(Elevator)とは人や荷物を載せた箱を垂直(または斜め・水平)に移動させる昇降機です。
日本では、人が乗れない荷物専用のものはリフトと呼ぶことが多いようです。
このカテゴリーは今まで無かったので、
23.ユニット&他工事」としました。
エレベーターは、どのように構築されるのか?
そのあたりを、分かりやすく記事にします。
一言でいえば、昇降路と呼ばれるエレベーターが動く空間部分を構築し、そこにエレベーターの箱を入れ、上下に動かすわけです。
昇降路(エレベーターシャフト)の空洞部は、通常防火区画とし、耐火構造の壁と防火戸で区画します。
エレベーターはそれぞれ、用途種別が定められており、通常はマンションや公団住宅、オフィスビル、商業施設などで用いる「乗用」が一般的ですが、「乗用」以外にも以下の種別があります。
A.寝台用
主として病院で用いられ、ストレッチャーを横にしたまま乗せられるよう奥行きを広く取っており、また操作盤が側壁にあります。
B.人荷用
その名のとおり乗用・荷物用の両用で、非常用エレベーターなどに使われます。
C.荷物用
荷物の搬入用で、乗務員(運転士)・荷扱い者以外は乗ることが出来ず、運転方法も異なります。
乗用車1台分の荷重を受けられるものもあります(自動車用)。
大型の機種では上開きドアを採用しているものもあります。
小型の機種では乗務員(運転士)・荷扱い者を含め人が乗れないものもあります。
D.自動車用
地下やビル屋上の駐車場に自動車を上げ下げします。
人だけが乗ることは禁じられています。
E.緊急搬出兼遺体運搬用
マンションなどの集合住宅で住人が大怪我や死亡した場合は、怪我人や遺体を寝かせて運ぶ必要があります。
そのためエレベーターのかご(籠)内にトランクと呼ばれる非常用の運搬設備が備わっている機種があります。
トランクの使用によって身体を寝かせた状態で運ぶことが可能になります。
通常トランクはかご内の背面に存在します。

それでは、某改修現場(S造4階建て)において、エレベーターを設置した時の、手順を紹介します。
工程は、乗り込み時から約3週間で組立完了、試運転調整・本受電調整、その後2〜3日程度で、オーバーホール・各所調整・試験を経て、工作物検査を受けます。

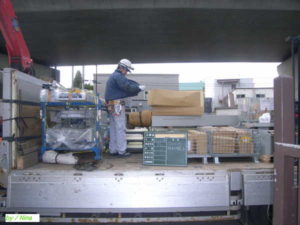

材料搬入時の写真です↓
(クリック拡大)
エレベーター搬入01 エレベーター搬入02

これから作業に入るわけですが、下記作業手順に従い、施工してゆきます。
この手順書は、私が実際に施工管理をするために使用していた要領書の一部です。
「エレベーター設備工事(規格型/マシンルームレス)足場工法 据付け作業要領書」
ちょっと落書きをしてありますが、iPhoneにてScanし、PDFにて取り込んでみました↓
(クリック拡大)
エレベーター作業手順01
この作業要領書に基づき、次回から写真も交え、説明してゆきます。
