僕は少しずつ「鉄筋のかぶり確保」の話ができるようになっていた。

公開日: : 最終更新日:2015/05/11 総入場者数 12,700 人
鉄筋工事 , , , , , , , , , , , ,

鉄筋を組み立てる際の大切な注意事項として、かぶり厚さ確保があります。

コンクリートと鉄筋との付着を確保し、鉄筋の腐食を防ぎ、火災に対して鉄筋を保護するためには、鉄筋をコンクリートで十分に包んでおく必要があります。

一言で言いあらわせば、かぶり厚さ確保の理由は、耐久性の確保です。

コンクリート中に配置される鉄筋の最外面からコンクリート表面までの距離、すなわちかぶり厚さが、施工基準で厳密に規定されています。

少し詳しく説明します。

鉄筋が錆びてしまうと膨張して、コンクリートを破壊します。

コンクリート自体は、非常に強い塩基性(アルカリ性)物質で構成されています。

その為、鉄筋がコンクリートに包まれると、そのアルカリ性により、表面に錆びにくい不動態皮膜が形成され、錆びにくくなります。

しかし、コンクリートは空気に触れる表面部分から、空気中のCO2と反応し、塩基性の基である水酸化カルシウムが、炭酸カルシウムに変化していき、そのアルカリ性を失っていきます。

これが、コンクリートの中性化です。

中性化が進行することにより、鉄筋が錆びて、コンクリートの強度にも影響してゆきます。

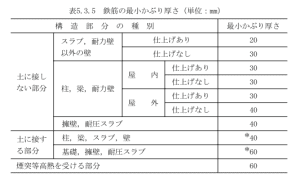

下表は、かぶり厚さの仕様書に記載されている基準値です↓
(クリック拡大)

注)

  1. ※印のかぶり厚さは、普通コンクリートに適用し、軽量コンクリートの場合は、特記による。
  2. 「仕上げあり」とは、モルタル塗などの仕上げのあるものとし、鉄筋の耐久性上有効でない仕上げ(仕上げ塗材、吹付または塗装など)のものを除く。
  3. スラブ、梁、基礎及び擁壁で、直接土に接する部分のかぶり厚さには、捨てコンクリートの厚さを含まない。
  4. 杭基礎の場合のかぶり厚さは、杭天端からとする。
  5. 塩害を受ける恐れのある部分など、耐久性上不利な箇所は、特記による。

それでは、材質によるそれぞれの特徴を記載します。
スペーサーの一般的な材質としては、プラスチック製、鋼製、コンクリート製、モルタル製、セラミック製等があリます。

最初に、プラスチック製です。

プラスチック製は安価であり、軽くて錆びず丈夫であって使い勝手がよいことから、建築工事では多く使用されています。

しかし、コンクリートとの熱膨張率の相違、付着及び耐荷力不足等の問題があります。

その結果、コンクリートにひび割れが発生し、そこから水等が侵入して鉄筋が錆び、構造物の弱体化を招く恐れがあるため、使用や施工には注意を要しなければなりません。

形状はメーカーによって様々ですが、壁や柱には車輪の形をしたドーナツ型、スラブや梁にはサイコロ型が主に用いられます。

下記写真は、プラスチック製ドーナツ型の材料とその使用例です↓

(クリック拡大)

右側は、断熱材部分に直接スペーサーをあてると、断熱材がへこんでしまうので、鉄板をあてて施工している状況です。

続いて、鋼製型です。

鋼製は、プラスチック製より重量はあるものの安価で使い勝手がよく、加工の容易さからバー型を始めとして様々な形状のものが製作されています。

土木工事、建築工事問わず使用されています。

鋼製を使用する場合は、本体の鉄筋と同等以上の品質を有するものを使用する必要があります。

通常、型枠と接する部分には防錆処理が行われます。

ただしこの場合、スペーサーがコンクリート表面に露出することとなるため、この部分から錆び始め、徐々に内部の鉄筋まで腐食し、鉄筋コンクリート構造物の強度を低下させる恐れがあります。

また、表面の錆は外観上の問題も発生します。

土壌や水の塩分濃度が高い場所、温泉地域などでは腐食する恐れがあるので、使用には充分な注意を要します。

下記写真は、スラブ筋に使用するための、鋼製スペーサーです。

本体は、鋼製ですが、脚の部分が錆防止のために、プラスチック製となっています。

材料と、使用方法の写真です↓
(クリック拡大)

もうひとつ、コンクリート製・モルタル製です。

コンクリート製、モルタル製は耐久性があり、生コンクリートとの親和性が高いことから、トンネルや地下構造物、海洋構造物などの土木工事で多く用いられています。

また建築工事でも基礎などで使用されています。

基礎、スラブ、梁などではサイコロ型やブロック型、壁や柱では馬蹄型、ロケット型、ドーナツ型などがあります。

モルタル製、コンクリート製を使用する場合は、本体コンクリートと同等以上の品質を有するものを使用する必要があります。

型枠と接する部分では、モルタル製あるいはコンクリート製を用いることが原則とされています。

コンクリート製、モルタル製は、プラスチック製、鋼製と比べて鉄筋へ固定する方法が難しいです。

そのため、フック、グリップ、キャッチャー、結束線などが材料についているものを使用して固定していますが、固定力はプラスチック製などと比べて劣ることがあります。

また、コンクリート製、モルタル製は重いため、使い勝手はプラスチック製などよりは劣ります。

基礎などで用いられる四角いサイコロ型のスペーサーは、その形から「キャラメル」と呼ばれています。

最後に、ステンレス製です。

ステンレス製は、強度はコンクリート製、モルタル製と同等であり、使い勝手はそれよりも良いものが多いです。

しかし、鉄筋との異種金属間の接触腐食については、不明確な点もあり、使用頻度は他のものと比べて低いようです。

以上、いろいろな種類がありますが、適正な製品を選択することが大切です。

05 世界で一番やさしいRC・S造 監理編 (エクスナレッジムック 世界で一番やさしい建築シリーズ 5)

参考入り数:150 ☆ 1個価格上下筋スペーサー PL付 H 30 X 100




**関連記事も御覧下さい**

いつだって考えるのはパイルスタッドのことばかり

杭頭補強接合工法を紹介します。 杭頭と基礎との接合方法は、建築工事共通仕様書において、半固定(

記事を読む

現場に出る前に知っておくべき「鉄筋圧接外観検査」のこと

鉄筋の圧接試験は、過去にも2回、記事にしています。 「鉄筋圧接引張試験」と、「鉄筋圧接部超音波

記事を読む

過去に紹介した、鉄筋工事のまとめ記事

今までに、カテゴリー「鉄筋工事」は、20回紹介しています。 (クリック拡大) 鉄筋工

記事を読む


  • tsutomu takarada

    年々監督や設計士のレベルが低下し、無駄な直しや変更で泣かされるのは下請けばかりです。まず鉄筋工事で最初の図面通り最後まで完了するのはなかなかありません。ただでさえ大変な単価で請け負っているのに

  • takaradaさん、コメントありがとうございます。
    そうですね、いろいろ問題はあると感じています。
    わたしの過去記事「基礎鉄筋組立状況」(http://architectural-site.jp/archives/1843)をご覧ください。
    わたしの思うところを書いております。
    これからもよろしくお願いします。

  • 高山田進

    初めまして、いつも参考にさせていただいております。
    愚問かもしれませんが、ご教授頂ければ幸いです。

     床板のスペーサーについて、公共建築工事標準仕様書5.3.3「組立」(a)項に「スラブのスペーサーは原則として鋼製とする」と記載されていますが、これによれば、例えば土間スラブの配筋時にコンクリート製のサイコロでかぶりを取ることは適切でなく、鋼製のバーサポートのみを用いなければいけないのでしょうか。あと民間と官庁工事で使い分けてたりするのでしょうか?

    それと、
    >型枠と接する部分では、モルタル製あるいはコンクリート製を用いることが原則とされています
     とありますが、他の材質のスペーサーでも実際には型枠と接してしまうと思うのですが、これはどういう意味なのでしょうか?

    以上、宜しくお願い致します。長々とすいません・・。

  • 高山田さん、コメントありがとうございます。
    返答、遅くなりました。
    以下、調べてみました。

    最初の質問ですが、結論は、わかりませんでした。
    確かに、土間スラブの際、設計図書にスペーサー材料の指示が無い場合など、砂利の上に、コンクリート製ブロックを使用することはあります。
    これは、脚に鉄板付きスペーサーを使うか、サイコロ型ブロックを使わなければ、砂利にくい込んでしまうため、適切に鉄筋を組み立てれない理由によります。
    バーサポート(脚に鉄板付き)を使用すれば良いのでしょうが、そのような決まりは無いと思います。
    各仕様書などでは、スペーサーの個数の決めごとはありますが、連続型(バーサポート)の使用しなければならないとは、書かれていないと思います。
    規則正しく、適正個数を使用すれば、コンクリート製サイコロでも良いとは思うのですが、調べきれませんでした。
    民間と官庁では、設計図書の指示を最初に考慮しなければならないと思います。

    次の質問ですが、
    >型枠と接する部分では、モルタル製あるいはコンクリート製を用いることが原則とされています。。。

    一般的に「スペーサー鉄筋かぶりに関する基準」では、

    スペーサには、モルタル製、コンクリート製、鋼製、プラスチック製、セラミック製等があり、使用される場所、環境に応じて適切な物を選ぶ必要がある。……
    ……従来の鋼製スペーサは、型枠と接する部分に若干の防せい処理が施されているが、これをコンクリート表面に露出させると、この部分から錆び始め、やがて内部鉄筋の腐食の原因となり防食上の弱点になり、外観も悪くなる。
    したがって、型枠と接するスペーサは、モルタル製あるいはコンクリート製のスペーサを用いることを原則とした。……
    ……プラスチック製スペーサは、コンクリートとの熱膨張率の相違、付着および耐荷力不足等の問題があり、また、ステンレス製等の耐食性金属でできたスペーサは、異種金属間の接触腐食の問題など不明確な点があるので、注意をする。
    。。。とあります。
    つまり、接してもかまいませんが、接することによる弊害を、注意しているのです。

    以上、私も勉強になりました。
    また、たくさんコメントください。
    よろしくお願いします。

  • Y. T

    建築学会の鉄筋コックリート造配筋指針・同解説2012によれば「「ドーナツ型スペーサはコンクリートの充填性を考慮して縦向きに使うことを原則とする」と明記さされています。布基礎の写真ではNGですよ。

  • Y.Tさん、御指示ありがとうございます。
    記事は、訂正致します。

  • Y. T

    ありがとうございます。
    より良い構造躯体を造って行きましょう。

  • これからもご指導よろしくお願いいたします。
